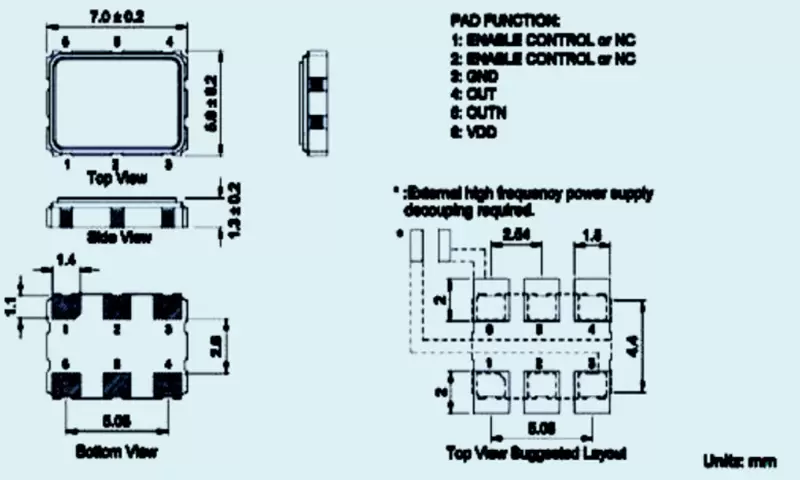

SMD кварцевые генераторы, дифференциальный выход LV7.0x5.0

лтем	Ряд	7050
Тип вывода		LVPECL	LVDS	HCSL
Диапазон частот (F0)		25 МГц~200 МГц	25 МГц~200 МГц	1 МГц~200 МГц
Стабильность частоты		+/-25 ppm	+/-50 ppm	или указать
Диапазон рабочих температур (TOPR)		-40℃~+85℃、-40℃~+125℃ или указать
Диапазон температур хранения (TSTG)		-55℃~+125℃
Напряжение питания (ВДД)		2,5 В или 3,3 В		1,8 В, 2,5 В или 3,3 В
Ток питания (дДД)		80 мА Макс.	80 мА Макс.	30 мА Макс.
Режим ожидания (стандартный)		10 мкА макс.
Выходная симметрия (Sym)		40%~60% 45%~55% (при 1/2 VDD)
Время нарастания (Tr)		10 нс макс. (10% VDD~90% VDD)
Время падения (Тф)		Максимум 10 нс (10% VDD~90% VDD)
Выходное напряжение	VOH (типичный) ОБЪЕМ (типовой)	VDD -1,025 В VDD -1,62 В	1,6 В VVdd-0,8 В макс. 0,9 В Vdd-1,165 В макс.	Vdd - 1,165 В мин. Vdd - 2,0 В мин.
Выходная нагрузка		50 Ом	100 Ом	50 Ом
Время запуска (TS)		максимум 10 мс
Функция ожидания (трехстабильная)		Контакты 1, 2 = H (+0,7 В/д мин) или разомкнуты. Контакты 4, 5 = рабочее напряжение. Контакты 1, 2 = L (+0,3 В постоянного тока, макс.) ---- Контакты 4, 5 = Высокоимпедансный
Фазовый джиттер (12 кГц ~ 20 МГц)		1 пс Макс.
Помимо параметров, указанных в таблице, конструкция может быть разработана в соответствии с потребностями заказчика.
