deSMD кварцевые генераторы, дифференциальный выход
LV2.5x2.0

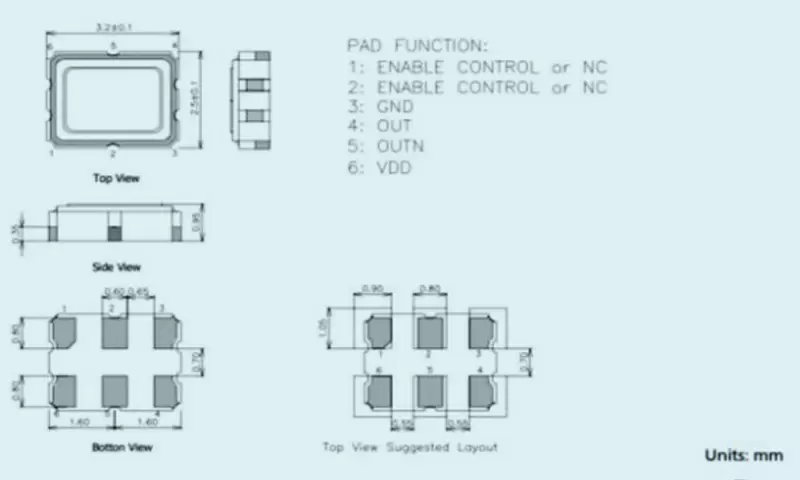

SMD кварцевые генераторы, дифференциальный выход LV3.2x2.5
| лтем | Ряд | 3225 | ||
| Тип вывода | LVPECL | LVDS | HCSL | |
| Диапазон частот (F0) | 25 МГц~200 МГц | 25 МГц~200 МГц | 25 МГц~200 МГц | |
| Стабильность частоты | +/-25 ppm | +/-50 ppm | или указать | |
| Диапазон рабочих температур (TOPR) | -40℃~+85℃、-40℃~+125℃ или указать | |||
| Диапазон температур хранения (TSTG) | -55℃~+125℃ | |||
| Напряжение питания (ВДД) | 2,5 В или 3,3 В +/- 10% | |||
| Ток питания (дДД) | 80 мА Макс. | 80 мА Макс. | 30 мА Макс. | |
| Режим ожидания (стандартный) | 10 мкА макс. | |||
| Выходная симметрия (Sym) | 40%~60% 45%~55% (при 1/2 VDD) | |||
| Время нарастания (Tr) | 10 нс макс. (10% VDD~90% VDD) | |||
| Время падения (Тф) | Максимум 10 нс (10% VDD~90% VDD) | |||
| Выходное напряжение | VOH (типичный) ОБЪЕМ (типовой) | VDD -1,025 В VDD -1,62 В | 1,6 В 0,9 В | 0,74 В 0 |
| Выходная нагрузка | 50 Ом | 100 Ом | 50 Ом | |
| Время запуска (TS) | максимум 10 мс | |||
| Функция ожидания (трехстабильная) | Контакты 1, 2 = H (+0,7 В/д мин) или разомкнуты. Контакты 4, 5 = рабочее напряжение. Контакты 1, 2 = L (+0,3 В постоянного тока, макс.) ---- Контакты 4, 5 = Высокоимпедансный | |||
| Фазовый джиттер (12 кГц ~ 20 МГц) | 1 пс Макс. | |||
| Помимо параметров, указанных в таблице, конструкция может быть разработана в соответствии с потребностями заказчика. | ||||
