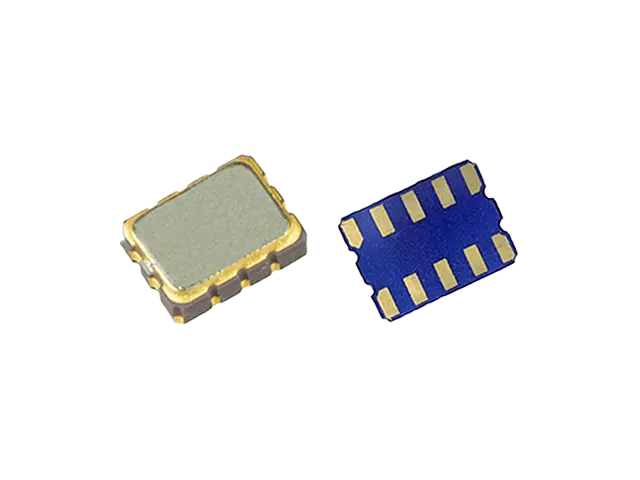

Name: Кварцевый резонатор RTC 3,2*2,5
Uploaded: 2026-06-08T10:35:00+08:00
Description: Кристаллические резонаторы HLC RTC обеспечивают точные часы реального времени, низкое энергопотребление и надежную синхронизацию.

Кварцевый резонатор RTC 3,2*2,5 РТК 3,2*2,5

Электрические характеристики	Символ	Состояние	Рейтинг	Единица
Напряжение питания	ВДД	Между VDD и GND	-0,3 ~ 6,5	В
Напряжение питания	ВБАТ	Между VBAT и GND	-0,3 ~ 6,5	В
Входное напряжение	Вин	Контакты FOE, SCL, SDA	Земля = 0,3 ~ 6,5	В
Выходное напряжение①	Воут1	контакт FOUT	Земля=0,3 ~ ДД+0,3	В
Выходное напряжение②	Воут2	Выводы SDA и/INT	Земля = 0,3 ~ 6,5	В
Температурный диапазон	Хранилище	При хранении отдельно, без упаковки	-55 ~ 125	°С
Стабильность частоты	△ж/ж	Ta=0°C до +50°C, VDD=3,0 В	-3,4 ~ 3,4	ППМ
Стабильность частоты	△ж/ж	Ta=-40°C до +85°C, VDD=3,0 В.	-5 ~ 5	ППМ
Характеристики частоты/напряжения	ф/В	Ta=+25°C, VDD=от 2,0 В до 5,5 В.	±1,0 Макс.	миллионных долей/В
Симметрия (рабочий цикл)	ТВ/Т	50% уровня ВДД	40 ~ 60	%
Время нарастания для SCL и SDA	Тр		0,3 Макс.	нас
Осень для SCL и SDA	Тф		0,3 Макс.	нас
Тактовая частота SCL	фскл		400 Макс.	КХЗ
Время настройки начального условия	ТГУ;СТА		0,6 мин.	нас
Время удержания стартового состояния	tHD;STA		0,6 мин.	нас
Время установки данных	тСУ;ДАТ		100 мин.	нс
Время хранения данных	тHD;DAT		0 мин	нс
Время простоя автобуса между запуском и остановкой	tBUF		1,3 мин.	нас
Время, когда SCL = «L»	tLOW		1,3 мин.	нас
Время, когда SCL = «H»	бедро		0,6 мин.	нас
Время начала колебаний	тСТА	Ta=+25°C, VDD=1,6В~5,5ВК	1 максимум	с
Время начала колебаний	тСТА	Ta=-40°C~+85°C, VDD=1,6В~5,5ВК	3 максимум	с
Старение при 25°C, 1 год (макс.)			±3,0 макс.	ППМ
Точность датчика температуры	Ценсор	ВДД=3,0 В	±5,0 Макс.	°С
Помимо параметров, перечисленных в таблице, он может быть спроектирован в соответствии с потребностями заказчика.

Встроенный DTCXO 32,768 кГц.
Поддерживает высокоскоростной режим I 2C-Bus (до 400 кГц)
Функция прерывания будильника для настройки дня, даты, часа и минуты
Прерывание таймера пробуждения
Функция прерывания обновления времени в секундах, минутах
Выход 32,768 кГц с температурной компенсацией и функцией OE (контакты FOE и FOUT)
Автокоррекция високосных лет (с 2000 по 2099)
Широкий диапазон напряжения интерфейса: от 2,5 В до 5,5 В.
Широкий диапазон напряжения для измерения времени: от 1,6 В до 5,5 В.
Низкое потребление тока: 0,90 мкА / 3 В (тип.)
Встроенная схема переключения резервного копирования.
