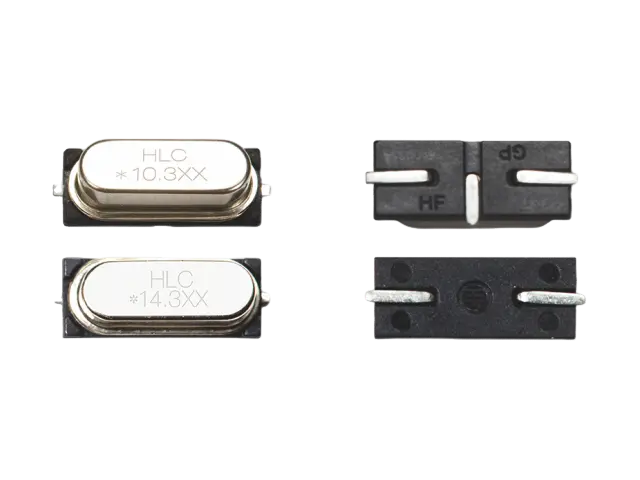

Кварцевый резонатор HC-49S/SMD ХК-49С/СМД

ТИП	ХК-49С/СМД
Диапазон частот	3,5 МГц ~ 125 МГц
Кристалл огранки	В; БТ
Допуск по частоте (при 25°C)	±5ppm ~ ±30ppm
Частотно-температурные характеристики	В: ±2,5 ppm (0–50 °C); ±5ppm (-10°C - 60°C) ±10 ppm (-20–70 °C); ±30 ppm (-40°C - 85°C) БТ: ±100 ppm (-20°C-70°C);
Время хранения.Диапазон	-40°С ~ ±85°С
Эквивалентное последовательное сопротивление (ESR)	См. таблицу
Емкость нагрузки (CL)	4пф ~ ∞
Шунтирующая емкость (Co)	< 5пф
Сопротивление изоляции	> 500 МОм при 100 В постоянного тока
Уровень привода	1мкВт ~ 100мкВт
Старение (год)	±3ppm (год)

Частоты в зависимости от эквивалентного последовательного сопротивления

Частота (МГц)	Режим	СОЭ (Ом)
3,500 ≤ f < 4,000	АТ/ФОНД	150 ~ 100
4,000 ≤ f < 6,000	АТ/ФОНД	100 ~ 60
6,000 ≤ f < 10,000	АТ/ФОНД	60 ~ 50
10.000 ≤ f < 15.000	АТ/ФОНД	50 ~ 30
15.000 ≤ f < 35.000	АТ/ФОНД	≤ 25
21.000 ≤ f < 40.000	АТ/ФОНД	≤ 40
25 000 ≤ f < 100 000	3-й обертон	80 ~ 60
Помимо параметров, перечисленных в таблице, он может быть спроектирован в соответствии с потребностями заказчика.

Для получения информации о других характеристиках обратитесь к торговому представителю.
