Тип выхода

LVPECL

ЛВДС

ЛВДС

Частота Ренге (F0)

25 МГц ~ 200 МГц

25 МГц ~ 200 МГц

25 МГц ~ 200 МГц

Стабильность частоты

±25ppm, ±50ppm или укажите

Диапазон рабочих температур (TOPR)

-40°С ~ +85°С, -40°С ~ +125°С или указать

Диапазон температур хранения (TSTG)

-55°С ~ +125°С

Напряжение источника питания (VDD)

2,5 В или 3,3 В ±10 %

Ток питания (IDD)

80 мА Макс.

80 мА Макс.

30 мА Макс.

Резервный ток (ISTD)

10 мкА Макс.

Выходная симметрия (Sym)

40% ~ 60%, 45% ~ 55% (при 1/2VDD)

Время нарастания (Tr)

5нс Макс.(20%VDD ~ 80%VDD)

Время осени (Tf)

5нс Макс.(20%VDD ~ 80%VDD)

Выходное напряжение

VOH (типичное)

ВДД -1,025В

1,6 В

0,74 В

ОБЪЕМ (типичный)

ВДД -1,62В

0,9 В

0

Выходная нагрузка

50 Ом

100 Ом

50 Ом

Время запуска (TS)

10 мс Макс.

Функция ожидания (три состояния)

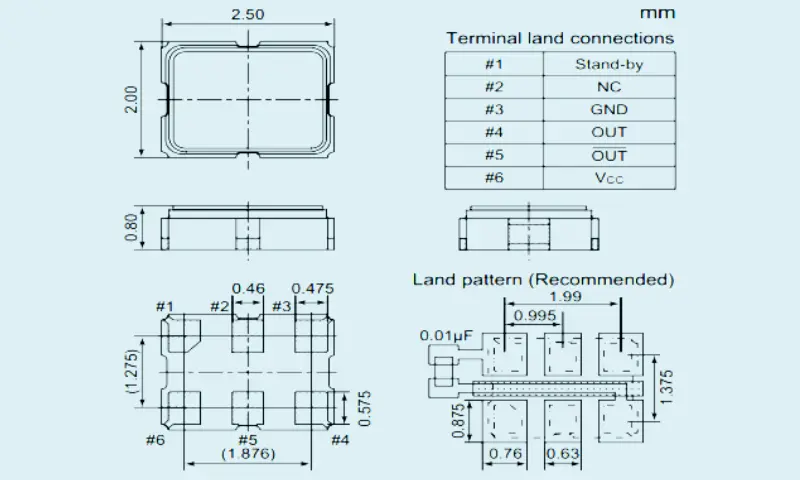

Контакт 1, Контакт 2 = H (мин. +0,7VDD) или Разомкнут – Контакт 4, Контакт 5 = Работа.

Контакт 1, Контакт 2 = L (макс. +0,3VDD) ---- Контакт 4, Контакт 5 = Высокое сопротивление

Фазовый джиттер (12 кГц ~ 20 МГц)

0,3 пс Макс.

Помимо параметров, перечисленных в таблице, он может быть спроектирован в соответствии с потребностями заказчика.
