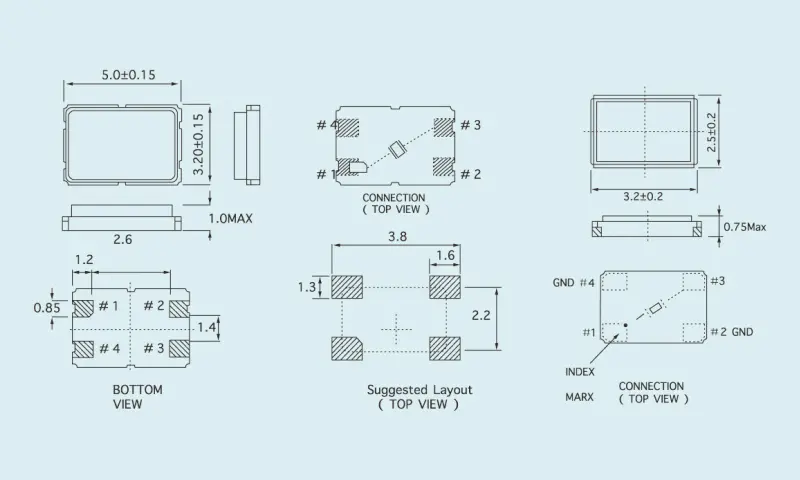

Кварцевый резонатор SMD 3,2*2,5 СМД 3,2*2,5

ТИП	СМД3,2×2,5
Диапазон частот	8 МГц ~ 200 МГц
Кристаллическая огранка и режим	AT/FUND и 3-й обертон
Допуск по частоте (при 25°C)	±5ppm ~ ±20ppm или укажите
Частотно-температурные характеристики	±10 ppm (-20–70 °C); ±30 ppm (-40°C - 85°C) или укажите
Диапазон рабочих температур	-40°С ~ +125°С
Время хранения.Диапазон	-55°С ~ +125°С
Эквивалентное последовательное сопротивление (ESR)	См. таблицу
Емкость нагрузки (CL)	5пф ~ ∞
Шунтирующая емкость (Co)	< 3пф
Сопротивление изоляции	> 500 МОм при 200 В постоянного тока
Уровень привода	10 мкВт ~ 200 мкВт
Старение (год)	+3ppm (год)

Частоты в зависимости от эквивалентного последовательного сопротивления

Частота (МГц)	Режим	СОЭ (Ом) SMD3,2×2,5
8,000 ≤ f < 12,000	АТ/ФОНД	≤ 180
12.000 ≤ f <20.000	АТ/ФОНД	≤ 80
20.000 ≤ f <30.000	АТ/ФОНД	≤ 30
30.000 ≤ f <54.000	АТ/ФОНД	≤ 20
Помимо параметров, перечисленных в таблице, он может быть спроектирован в соответствии с потребностями заказчика.
