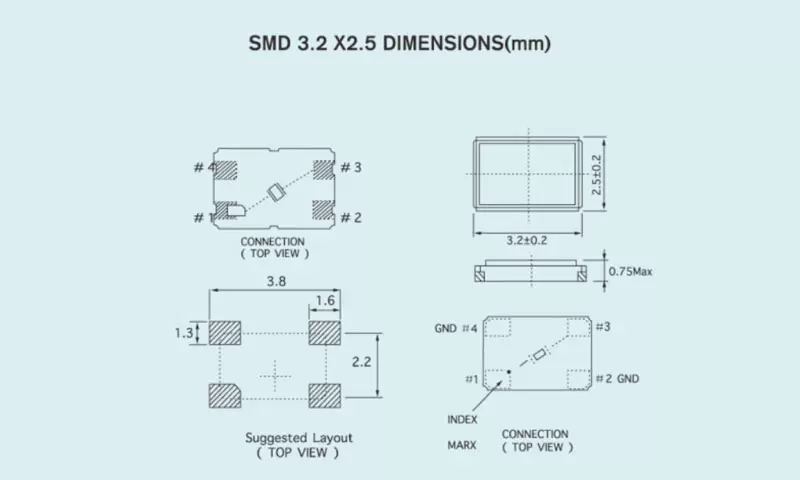

Кварцевый кристаллический блок SMD3.2x2.5

ТИП	SMD3.2x2.5
Диапазон частот	8 МГц~200 МГц
Огранка кристаллов и мода	AT/FUND и 3-й обертон
Допуск по частоте (при 25°C)	±5 ppm~±20 ppm, или укажите конкретно.
Частотно-температурные характеристики	±10 ppm (-20℃-70℃); ±30 ppm (-40°C-85℃), или укажите
Диапазон рабочих температур	-40℃~+125℃
Диапазон времени хранения	-55℃~+125℃
Эквивалентное последовательное сопротивление (ЭСС)	См. таблицу
Нагрузочная способность (CL)	5 пФ~∞
Шунтирующая емкость (Co)	<3 пф
Сопротивление изоляции	>500 МОм при постоянном напряжении 200 В
Уровень привода	10 мкВт ~ 200 мкВт
Старение (лет)	±3 ppm (год)

ЧАСТОТЫ ПРОТИВ ЭКВИВАЛЕНТНОГО ПОСЛЕДОВАТЕЛЬНОГО СОПРОТИВЛЕНИЯ

Частота (МГц)	Режим	ESR(Ω)SMD3.2x2.5
6.000 ≤f	АТ/ФОНД
6.000<f<20.000 <="" td="">	АТ/ФОНД
20.000 ≤f<40.000	АТ/ФОНД
40.000≤f<80.000	3-й обертон
8.000 ≤f<12.000	АТ/ФОНД	≤180
12.000≤f<20.000	АТ/ФОНД	≤ 80
20.000≤f<30.000	АТ/ФОНД	≤ 30
30.000≤f<54.000	АТ/ФОНД	≤ 20
Помимо параметров, указанных в таблице, конструкция может быть разработана в соответствии с потребностями заказчика.
