Серия SMD TCXO

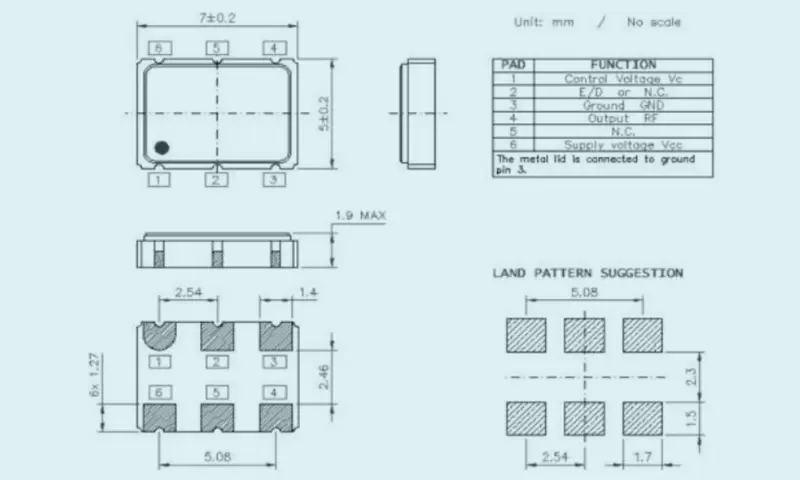

SMD VCXO
| Технические характеристики электрооборудования | 7050 | ||
| Диапазон частот | 1 МГц~200 МГц | ||
| напряжение питания | 2,5 В | 3,3 В | |
| Управляющее напряжение на выводе 1 | 1,25 В ± 1,05 В (1,25 В) | 1,65 В ± 1,35 В (1,265 В) | |
| Отклонение частоты | ±50 ppm мин, ± 100 ppm мин, ± 150 ppm мин (опция) | ||
| Текущее потребление | 40 мА макс. | 50 мА макс. | |
| Диапазон температур | Операционный | -40℃~+85℃, технические характеристики пользователя | |
| Хранилище | -55℃~+125℃ | ||
| Стабильность частоты | +50 ppm、Технические характеристики пользователя | ||
| Условия выходной нагрузки (CoMs) | COMS 15 пФ | ||
| Симметрия (коэффициент заполнения) | 45%~60%; 45%~55% | ||
| Время нарастания и спада выходного сигнала (tr/tf) | 5 нс макс. | ||
| Низкое выходное напряжение (CoMs) | 10%Vdd | ||
| Высокое выходное напряжение (CoMs) | 90%Vdd | ||
| Время начала колебаний | максимум 5 мс | ||
| Выдержка при температуре 25℃ в течение 1 года (максимум). | ±3 ppm/год | ||
| Фазовый джиттер (12 кГц ~ 20 МГц) | 100 пс максимум | ||
| Периодическая джиттерность (ПК-ПК) | 25 пс максимум | ||
| Помимо параметров, указанных в таблице, его можно проектировать в соответствии с потребностями заказчика. | |||
