Name: УЛЬТРОВАЛЬНЫЙ КРИСТАЛЛ
Uploaded: 2026-01-15T10:19:00+08:00

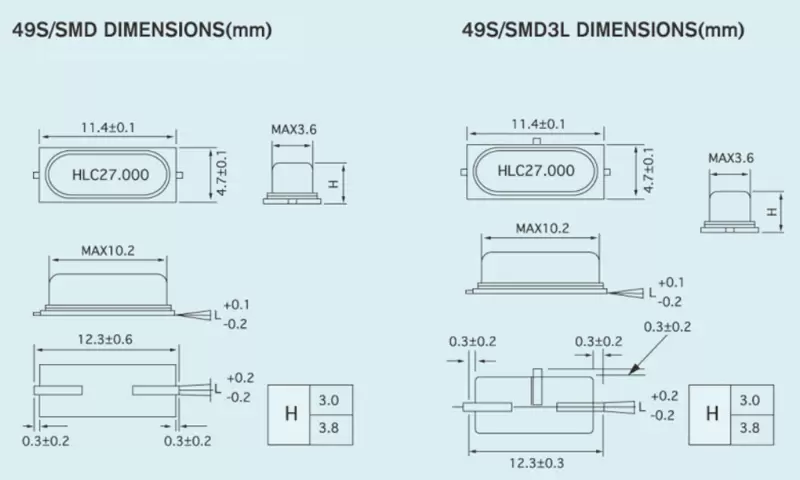

УЛЬТРОВАЛЬНЫЙ КРИСТАЛЛ HC-49S/SMD

ТИП	HC-49S/SMD
Диапазон частот	3,5 МГц~125 МГц
Кристалл огранки	АТ;БТ
Допуск по частоте (при 25°C)	±5 ppm~±30 ppm
Частотно-температурные характеристики	"AT: ±2,5 ppm (0℃-50℃); +5 ppm (-10℃-60℃); +10 ppm (-20℃-70℃); +30 ppm (-40℃-85℃)"BT: ±100 ppm (-20℃-70℃);
Диапазон времени хранения	-40℃~+85℃
Эквивалентное последовательное сопротивление (ЭСС)	См. таблицу
Нагрузочная способность (CL)	4 пФ~∞
Шунтирующая емкость (Co)	<5 пф
Сопротивление изоляции	>500 МОм при постоянном напряжении 100 В
Уровень привода	1 мкВт ~ 100 мкВт
Старение (лет)	±3 ppm (год)

ЧАСТОТЫ ПРОТИВ ЭКВИВАЛЕНТНОГО ПОСЛЕДОВАТЕЛЬНОГО СОПРОТИВЛЕНИЯ

Частота (МГц)	Режим	ЭПР(Ω)
3.500 ≤f<4.000	АТ/ФОНД	150~100
4.000 ≤f<6.000	АТ/ФОНД	100~60
6.000 ≤f<10.000	АТ/ФОНД	60~50
10.000≤f<15.000	АТ/ФОНД	50~30
15.000≤f<35.000	АТ/ФОНД	≤ 25
21.000 ≤f<40.000	БТ/ФОНД	≤ 40
25.000 ≤f<100.000	3-й обертон	80~60
Помимо параметров, указанных в таблице, конструкция может быть разработана в соответствии с потребностями заказчика.
